架空乘人裝置(猴車)

2023-09-26 來源:原創 瀏覽量:2848

分享到：

1.產品設計依據：依據中華人民共和國應急管理部頒布的2022版《煤礦安全規程》強製性標準及《煤礦用架空乘人裝置安全檢驗規範》AQ1038的規定：“長度超過1.5km 的主要運輸平巷或者高差超過 50m的人員上下的主要傾斜井巷，應當采用機械方式運送人員”。

2.產品的簡介及特點：架空乘人裝置（俗稱猴車、吊掛人車）是一種采用PLC程序控製的礦井斜巷或平巷運輸人員設備。

其具有安全可靠、高效節能、維護便捷等特點。該設備大大縮短人員上下井巷時間、節省工人體力、輔助提高工人工作效率的特點。在結構上人員運輸量大、運行安全可靠、人員隨走隨行、不需等待、一次性投入低、動力消耗小、便於維護，是一種智能高效的礦井運送人員的設備。其運輸原理為驅動裝置輸出動力牽引鋼絲繩作循環運行，安裝在鋼絲繩上的乘人器隨鋼絲繩運動，實現輸送人員的目的。架空乘人裝置在保障我國礦山安全輸送人員和提高礦山經濟效益方麵發揮的重要作用。

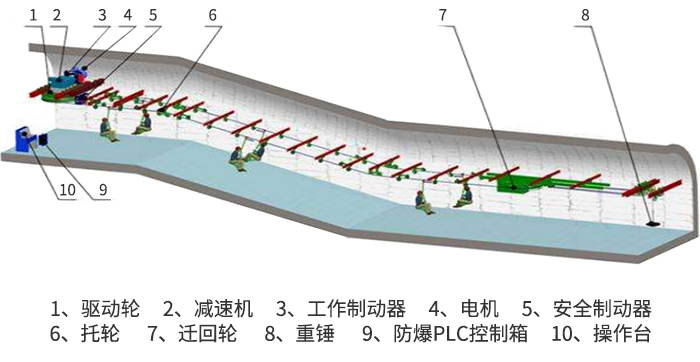

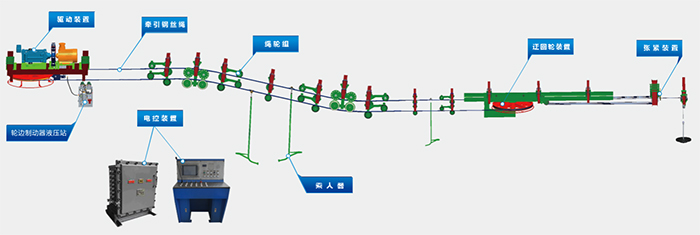

3.產品的主要結構：主要由驅動裝置、牽引鋼絲繩、托繩裝置、乘人器、迂回輪裝置、張緊裝置、安全保護裝置及電氣控製係統等組成：

4.架空乘人裝置的安全保護

安全保護名稱	超速欠速保護	打滑保護	全線急停保護	掉繩脫繩保護	越位保護	斷軸保護	油溫保護
配置標記	●	●	●	●	●	●	●
安全保護名稱	張緊力保護	聲光預警信號	行程限位保護	防過擺保護	斷繩抓捕	遠程視頻監控	沿線通信
配置標記	●	●	●	●	○	○	○
說明：表格中配套標記“●”表示為標準配置，其餘○選配功能。

5.架空乘人裝置產品的參考選型：

固定式抱索器架空乘人裝置產品選型表
專用行人巷道
巷道長度	巷道坡度(°)	最大運輸效率(人/h)	運行速度(m/s)		驅動功率(KW)	參考型號
巷道長度	巷道坡度(°)	最大運輸效率(人/h)	α≤25°	25°＜α≤28°	驅動功率(KW)	參考型號
L≤300	0～28	280	0～1.2	0～0.8	22	RJY22-28/700P
L≤500	0～28	300	0～1.2	0～0.8	30	RJY30-28/800P
L≤800	0～28	320	0～1.2	0～0.8	37	RJY37-28/1100P
L≤1000	0～28	340	0～1.2	0～0.8	45	RJY45-28/1300P
L≤1500	0～28	360	0～1.2	0～0.8	55	RJY55-28/1500P
L≤2000	0～28	380	0～1.2	0～0.8	75	RJY75-28/2000P
L≤2200	0～28	420	0～1.2	0～0.8	90	RJY90-28/2200P
L≤2400	0～28	480	0～1.2	0～0.8	110	RJY110-28/2400P

可摘掛式抱索器架空乘人裝置產品選型表
有軌道或皮帶機的混合巷道
巷道長度	巷道坡度(°)	最大運輸效率(人/h)	運行速度(m/s)	驅動功率(KW)	參考型號
L≤300	0～25	280	0～1.2	22	RJKY22-25/700P
L≤500	0～25	300	0～1.2	30	RJKY30-25/800P
L≤800	0～25	320	0～1.2	37	RJKY37-25/1100P
L≤1000	0～25	340	0～1.2	45	RJKY45-25/1300P
L≤1500	0～25	360	0～1.2	55	RJKY55-25/1500P
L≤2000	0～25	380	0～1.2	75	RJKY75-25/2000P
L≤2200	0～25	420	0～1.2	90	RJKY90-25/2200P
L≤2400	0～25	480	0～1.2	110	RJKY110-25/2400P

6.使用架空乘人裝置安全注意事項：（視頻短片播放）
